如何区分选用ZD-2HE2254系列三款驱动器(LP)
2016年7月15日

ZD-3HE2254系列包括三款驱动:


基础款:ZD-3HE2254三相步进电机驱动器高性能、低价格;设有32档细分,****分辨率60000步/转;****反应频率可达500Kpps;步进脉冲停止超过0.5s时,线圈电流自动减到设定电流的一半;****抗干扰,光电隔离信号输入/输出;驱动电流2.2A到6.5A分16档可调;220V电源输入,电压范围:AC60V-260V;RS232串口通信 参数调节;相位记忆功能。

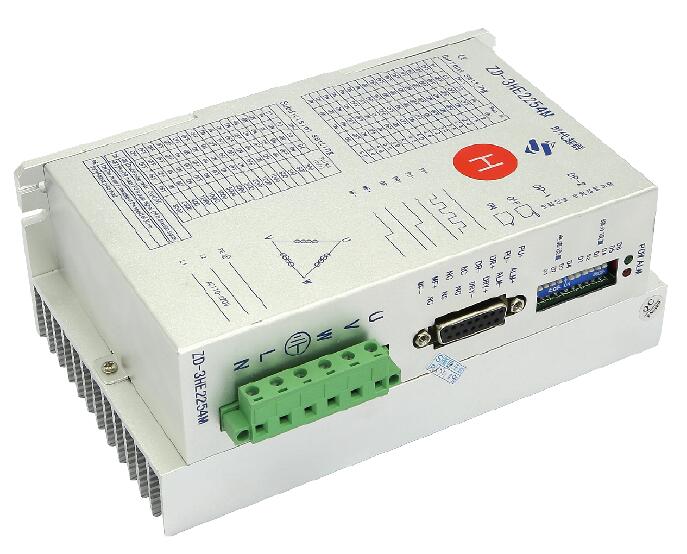

通用款:ZD-3HE2254M三相步进电机驱动器采用先进的DSP控制系统,性价比高;采用4bit开关设置16组等角度恒力矩细分,****分辨率60000脉冲/转;****反应频率可达200Kpps;输出步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半;采用光电隔离器件耦合信号输入/输出;驱动电流从1.2A/相到5.0A/相,分16档可调;单电源输入,电压范围:AC110-220V;I/O信号,所有输入信号均通过光电隔离,信号电平5~24V电平兼容。


顶配款:ZD-3HE2254MH三相步进电机驱动器采用先进的DSP控制系统,性价比高;采用4bit开关设置16组等角度恒力矩细分,****分辨率60000脉冲/转;****反应频率可达200Kpps;输出步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半;采用光电隔离器件耦合信号输入/输出;驱动电流从1.2A/相到5.0A/相,分16档可调;单电源输入,电压范围:AC110-220V;I/O信号,所有输入信号均通过光电隔离,信号电平5~24V电平兼容。

适配电机有如下一些

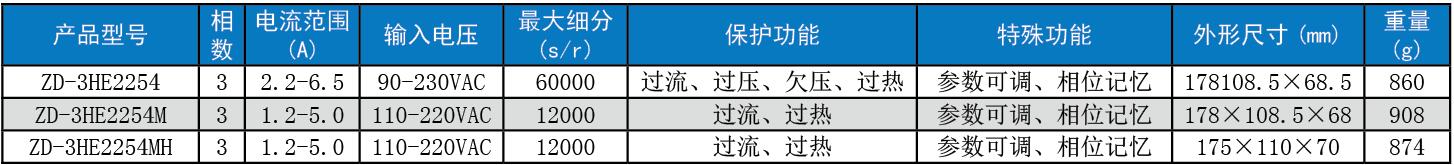

三款驱动对比:


总结一下:

三相86-110系列6-22NM,在没有太大干扰的情况下根据电压要求可以选择ZD-3HE2254或者ZD-3HE2254M驱动器,如果干扰特别大ZD-3HE2254MH驱动器,其抗干扰能力很强,如果是在高速情况下,那么都建议选择ZD-3HE2270系列。

联系方式:QQ:467102884  电话:13811070445(刘女士)
