教学指导——新款CM45L系列可编程控制器G功能介绍(LP)
2016年7月11日



2016年款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠,脉冲频率****可达 400K,4 个进给轴,1个模拟主轴,2ms 高速插补,极大的提高了零件的加工速度,精度和表面质量。采用国际上通用的 G 代码编程方式,USB接口,支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品,在系统的稳定性方面****大大提高,脉冲频率的提高,使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机,激光照排、绘图仪、贴标机、包装机械等控制系统。

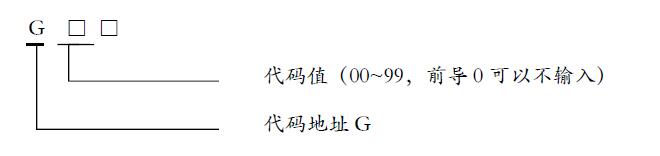

CM45L系列G功能代码是由G 后面跟1~2 位数字组成,用来定义轨迹的几何形状和控制器的工作状态


非模态G 代码:只有在本程序段中有效,在下一程序中必须被重新指定

模态G 代码:直到同组的另一个G 代码被指定之前一直有效。

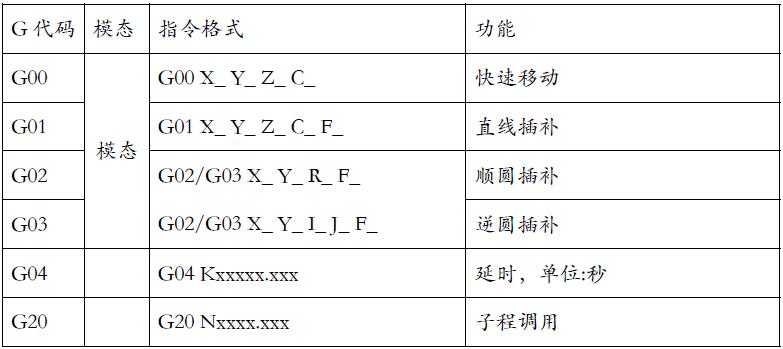

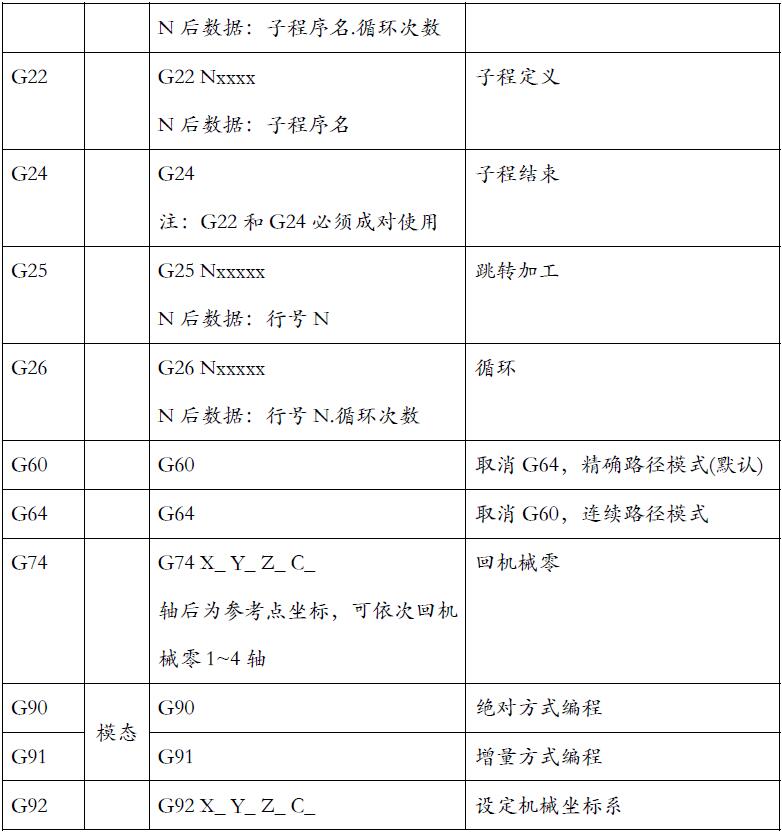

本控制器支持的G 功能指令

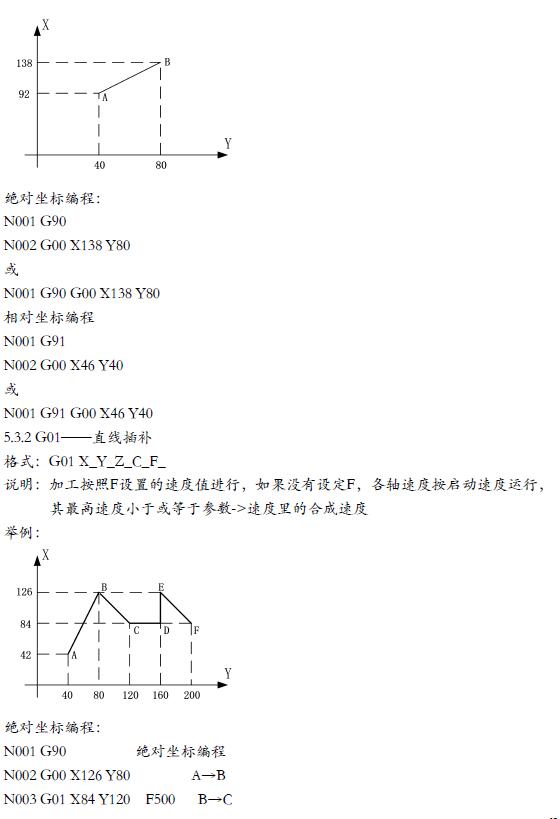

1 G00——快速定位

格式:G00 X_ Y_ Z_ C_

说明:该指令各轴的速度由参数->速度里合成速度指定。

举例:刀具从A 点快进到B 点








联系方式:QQ:467102884  电话:13811070445(刘女士)
