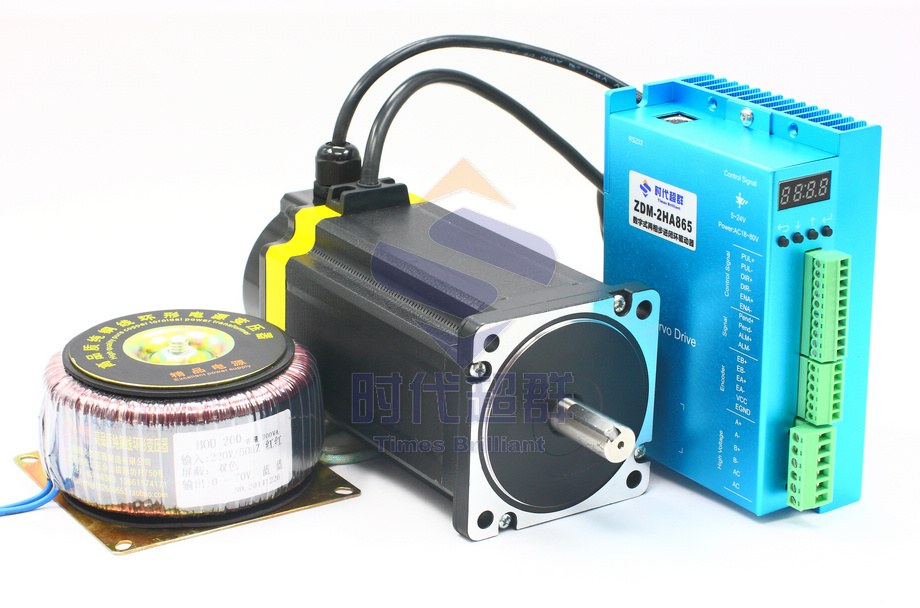

86EBP147ALC-TK0+ZDM-2HA865+70VAC-200W

86系列闭环步进电机和ZDM-2HA865闭环驱动器搭配使用，以86EBP147ALC-TK0为例，静转矩8.5Nm，编码器1000P。编码器线长和电机线长为1800mm。电流范围0-6.5A，电压范围AC18-80V/DC24-110V，可搭配70VAC-200W变压器。效果很好。

70VAC-200W变压器为环形变压器，其铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25%，由此带来了下述一系列的优点。

1）电效率高达95%以上，空载电流只有叠片式的10%。

2）外形尺寸小，重量轻。

3）磁干扰较小。

4）振动噪声较小。

以上搭配适用于各种中小型自动化设备和仪器，例如：自动锁螺丝机、线束加工机、自动打孔机、高速绘图仪以及一些自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

联系方式：QQ:467102884  电话：13811070445（刘女士）
